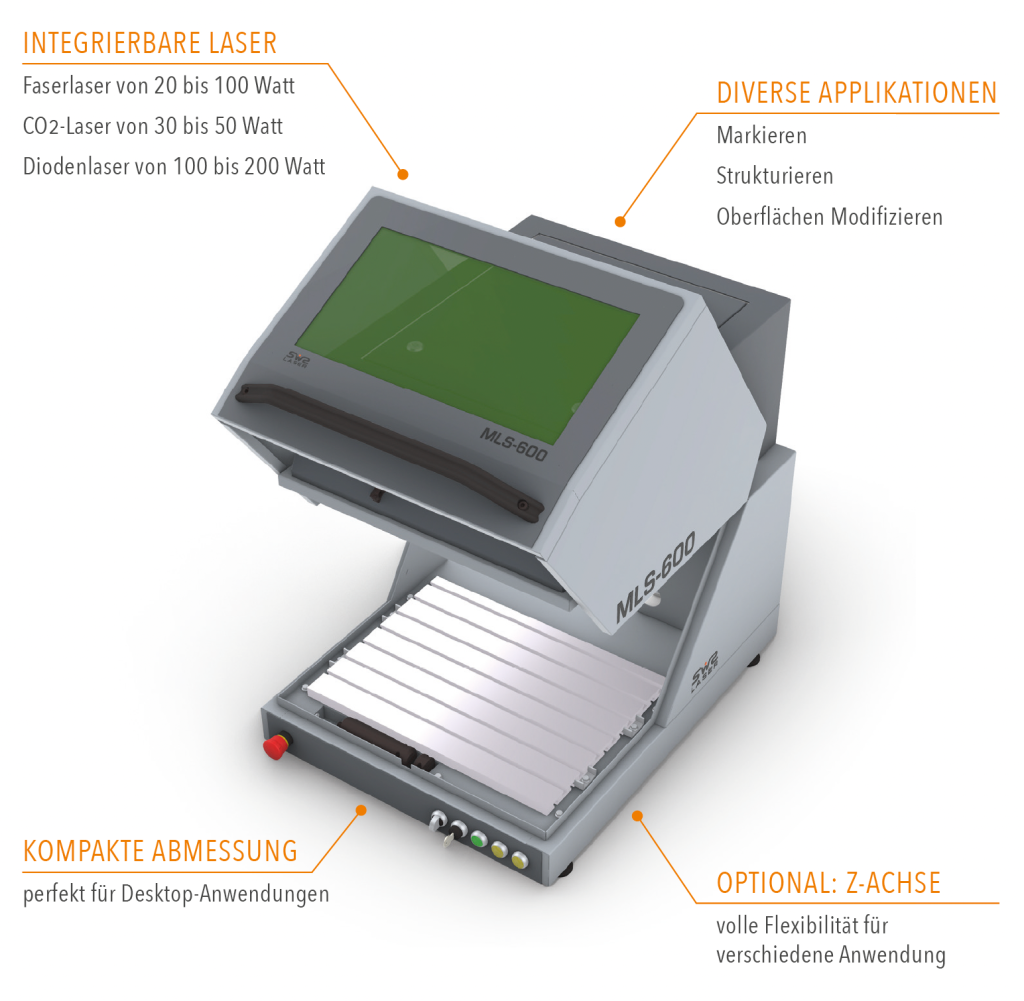

Einsatzgebiete
- 2D-Bearbeitung
- Oberflächenmodifikation
- markieren & strukturieren
- perfekt für Desktop-Anwendungen
Systemmerkmale
- Faserlaser von 20 - 100 Watt
- CO2-Laser von 30 bis 50 Watt
- Diodenlaser von 100 - 200 Watt
- Optional: Z-Achse
Beschreibung
Bei der MLS-600 Series handelt es sich um ein eigenständiges Laserbearbeitungssystem für die 2D-Bearbeitung. Das Gerät ist mit einem Hochleistungslaser ausgestattet, welcher über einen 2-Achsen-Galvanometer-Scanner abgelenkt wird. Optional verfügt das System über eine Z-Achse, mit welcher die Arbeitsposition des Laserfokus an unterschiedliche Bauteilhöhen angepasst werden kann.
Laserspezifikationen
| Laserklasse | Klasse 1 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Faserlaser (Mopa) | Trumpf - TPN Serie (Made in Germany) | Max Photonics (Made in China) | JPT (Made in China) |
||||||
| Laserleistung in W | 20 | 50 | 100 | 20 | 50 | 100 | 20 | 60 | 100 |
| Strahlqualität M² | 1,3 | 1,3 | 1,1 | 1,3 | 1,4 | 1,6 | 1,5 | 1,5 | 1,6 |
| Pulsenergie in mJ | 1,25 | 0,6 | 1,3 | 0,8 | 1,1 | 1,8 | 2 | 2 | 1,5 |
| Pulsbreite in ns | 3-2000 | 11-220 | 4-2000 | 2-350 | 2-500 | 10-500 | 2-500 | ||
| Pulsfrequenz in khz | 1-4000 | 1-4000 | 1-4000 | ||||||
| CW-Option | nein | nein | ja | nein | nein | ja | nein | nein | ja |
| Ablenksystem | Scanlab BC-10 | Max - M107 | VJT BS-10 | ||||||
| F-Theta (Optik f=) | 100,160,250 | 100,160,250 | 100,160,250 | ||||||
| Arbeitsfeld in mm | 80x80, 110x110, 180x180 | 80x80, 110x110, 180x180 | 80x80, 110x110, 180x180 | ||||||
| mechanische Parameter | |
|---|---|
| Abmessungen (mm) | 600 x 764 x 730 (LxBxH) |
| Laserschutzfenster (mm) | 470 x 245 (BxH) |
| T-Nutenplatte | 500 x 375 x 20 (LxBxH) |
| elektrische Parameter | |
|---|---|
| Spannung in Volt | 100-240 |
| Frequenz in Hz | 50/60 |
| Leistungsaufnahme in W | 100-500 (je nach Laserleistung) |

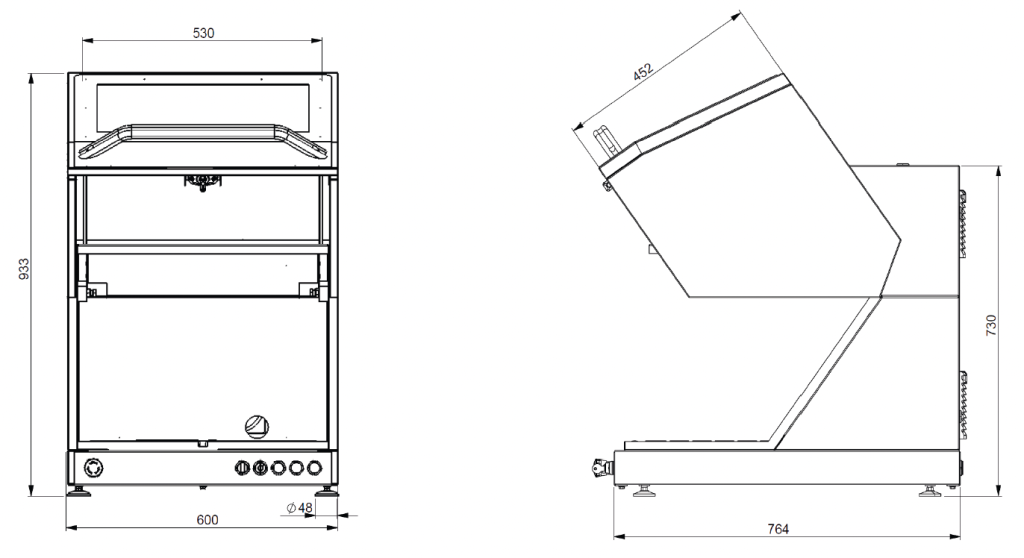

Modell
