STANDARD SERIES TPN

Laser-Lösungen von SWS

In der modularen Matrix der Standard Series TPN finden Sie maßgeschneiderte Lösungen zu Ihren Fertigungsanforderungen.

AUSBAUSTUFEN – STANDARD SERIES TPN

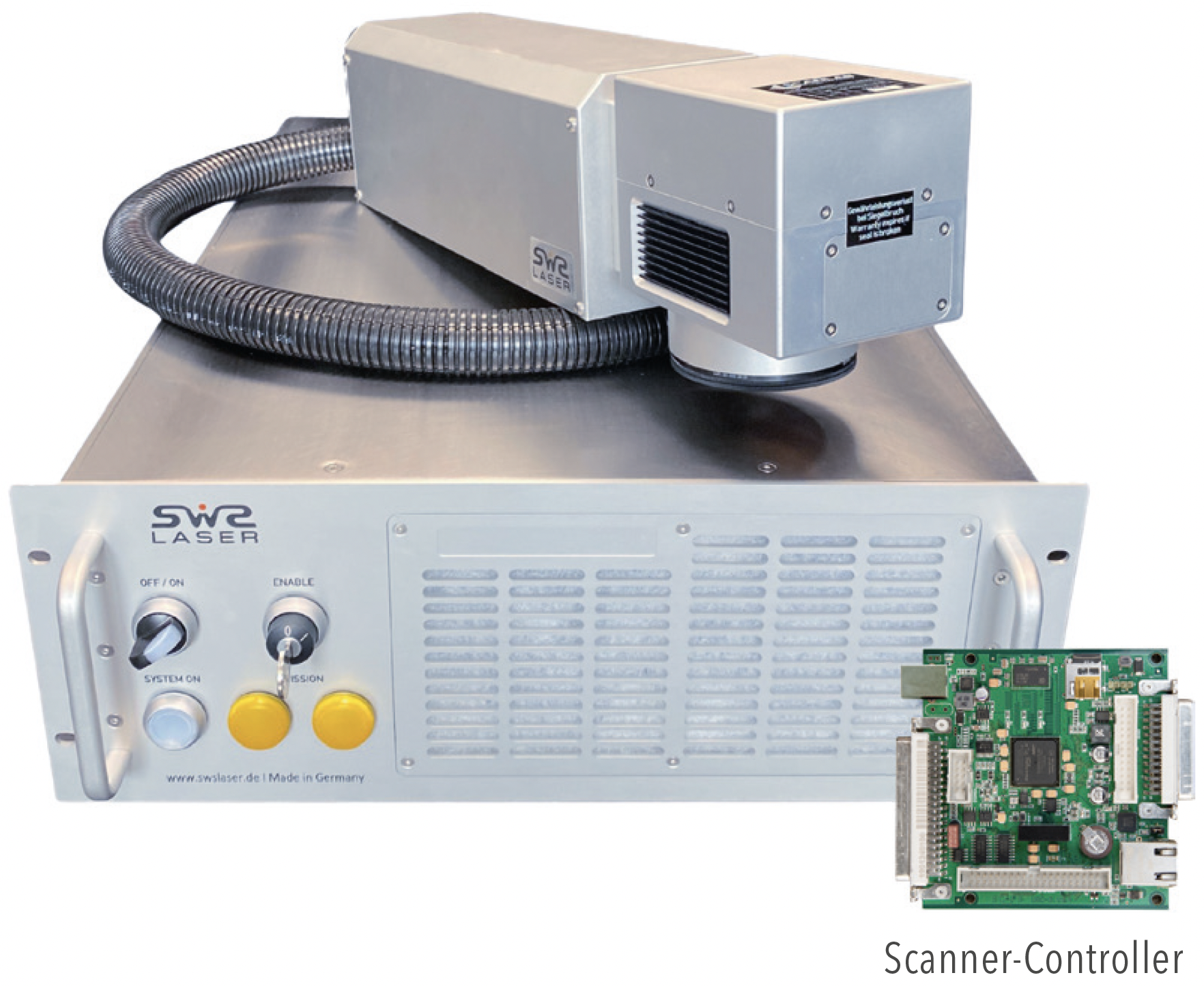

1. SINGLE-CHANNEL

sehr einfach zu integrierendes Basis-System
Steuerung mittels eingebetteter Scanner-Controller-Karte
über digitale I/O-Schnittstelle oder Ethernet Protokoll

2. MASTER-CHANNEL

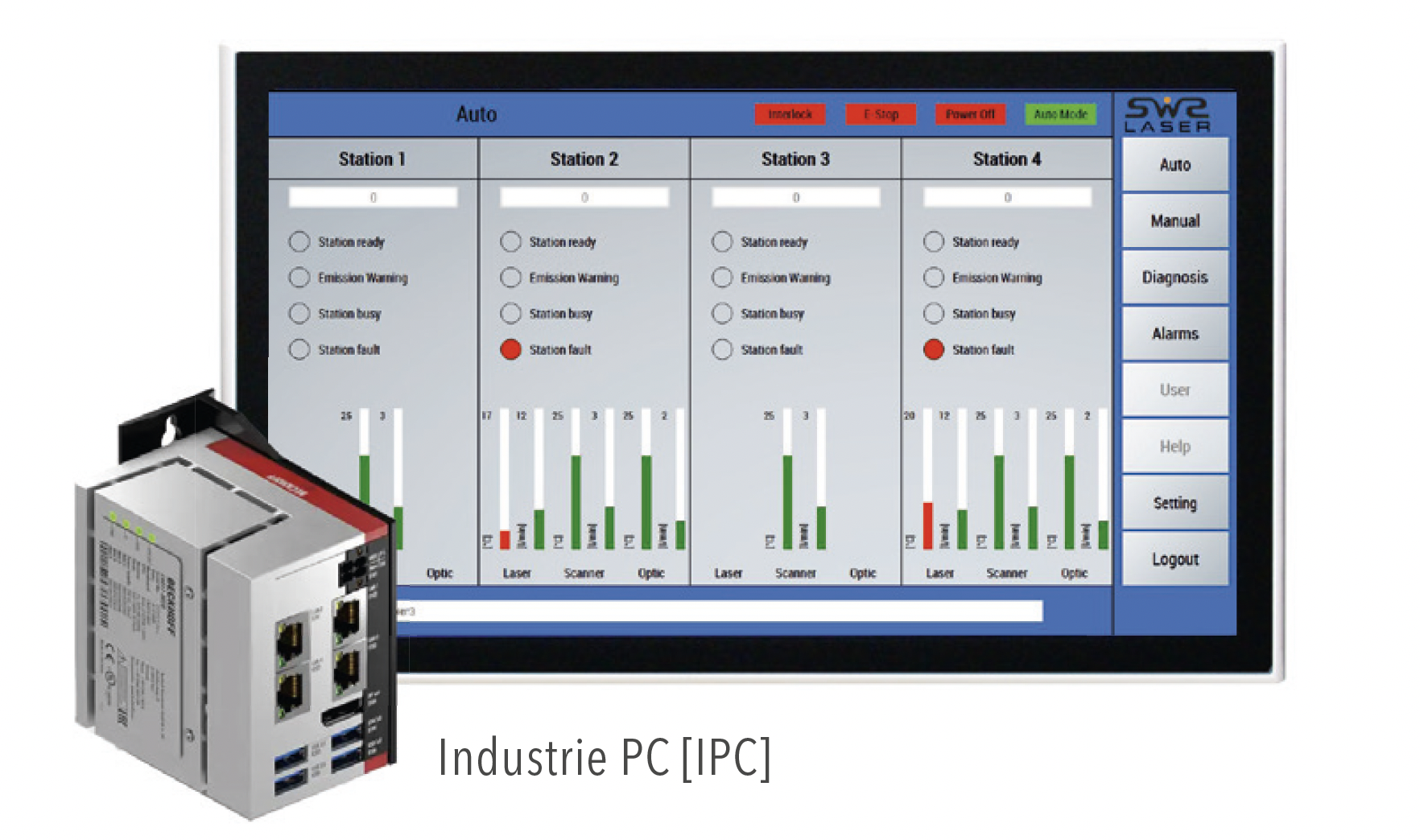

Erweiterung durch einen Industrie PC [IPC] in das
Single-Channel System
Realisierung einer browserbasierten HMI | GUI
Visualisierung von relevanten Daten und Zuständen
Steuerung über Industrie-Netzwerkprotokolle möglich:
- EtherCAT (BECKHOFF)
- PROFINET (SIEMENS)

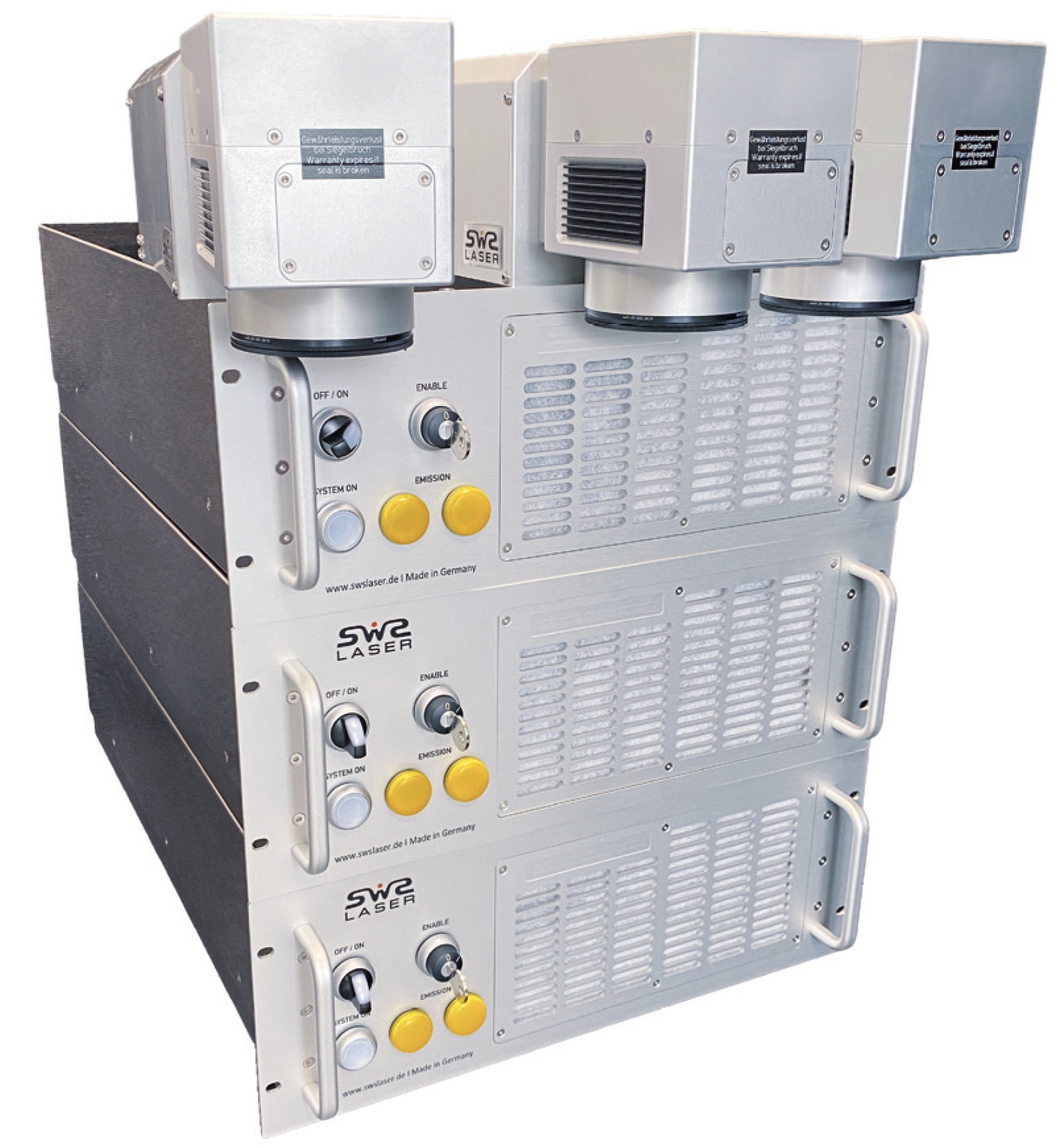

3. MULTI-CHANNEL

Anbindung von beliebig vielen Single-Channel Systemen
Lösung in Form von einzelnen Racks oder auch im
Schaltschrank
[CONTROL-CABINET vereinfacht]

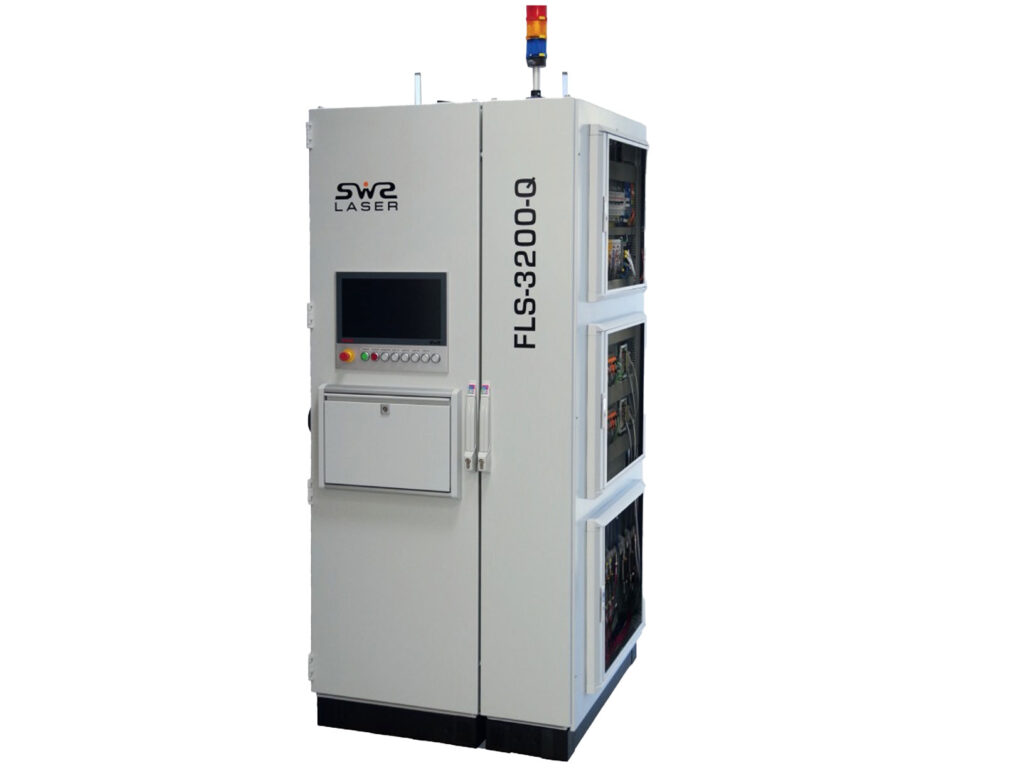

4. CONTROL-CABINET

Integration der Multi-Channel Systeme
Beckhoff TwinSafe-Architektur im Schaltschrank inklusive
Möglichkeit der individuellen Erweiterung durch zahlreiche
Kompontenen wie zum Beispiel Sensorik, Kühlern usw.

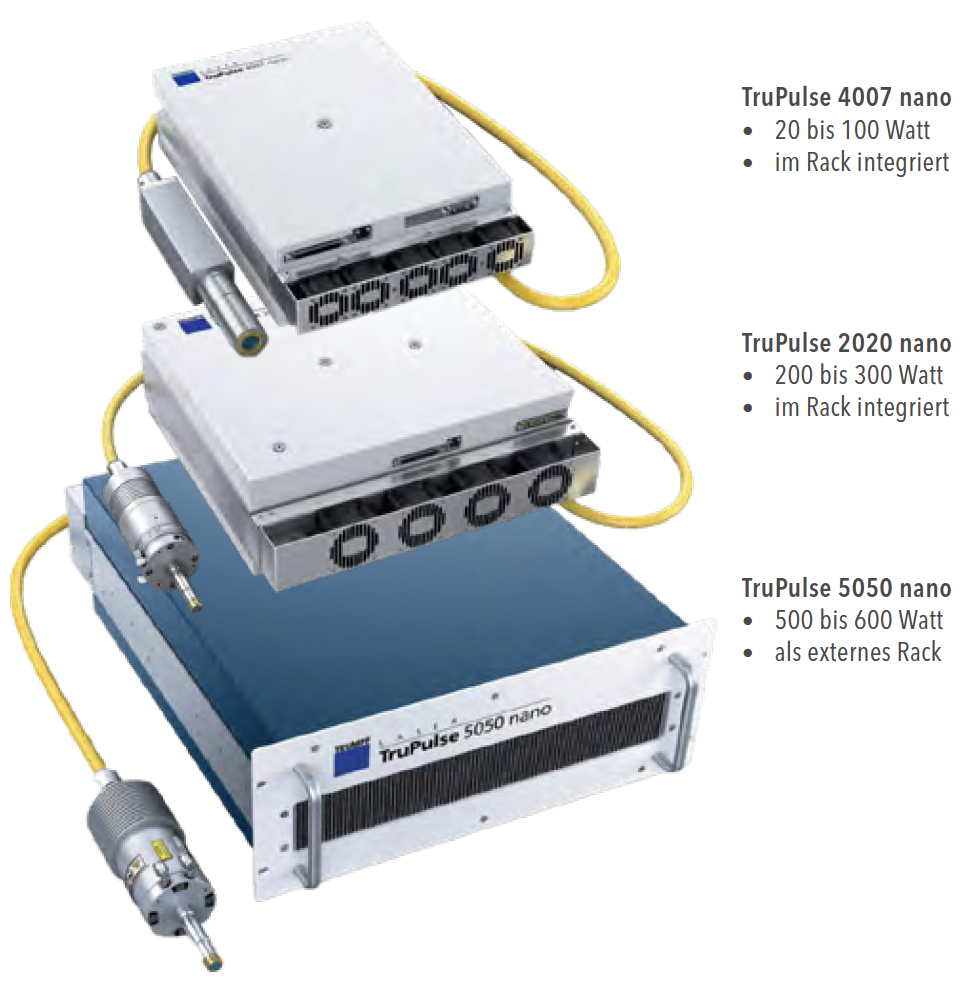

Möglichkeit zur Integration aller TRUMPF TruPulse nano Series Strahlquellen:
Diese besitzen eine brilliante Strahlqualität und überzeugen durch sehr hohe Standzeiten.

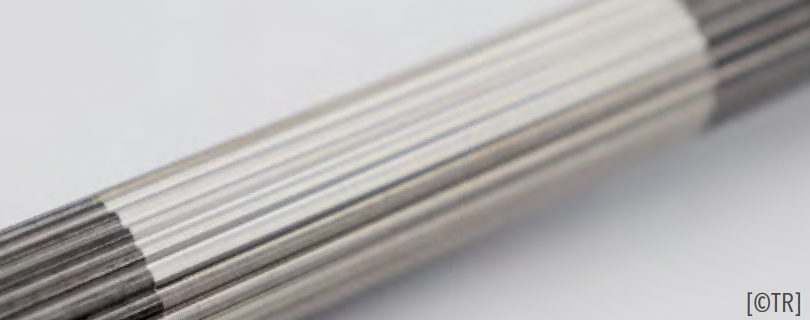

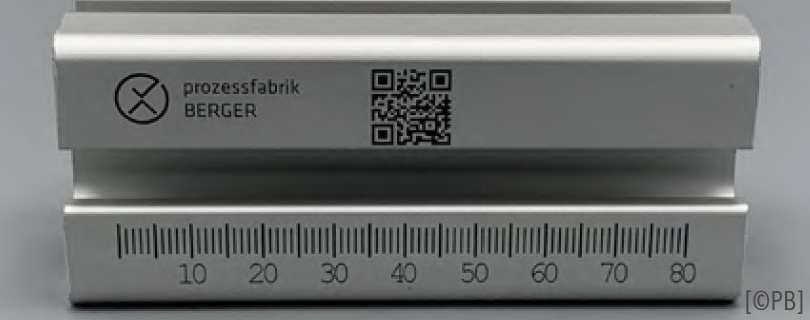

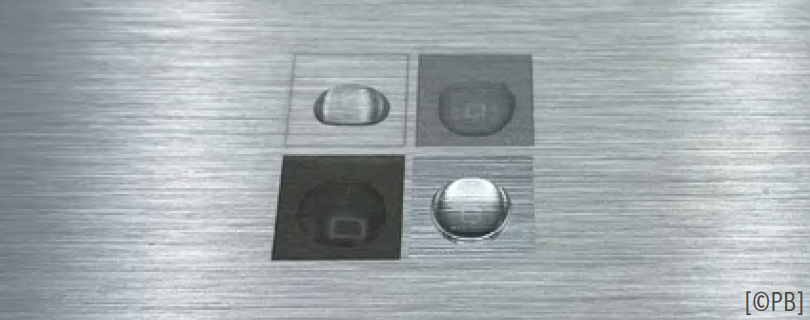

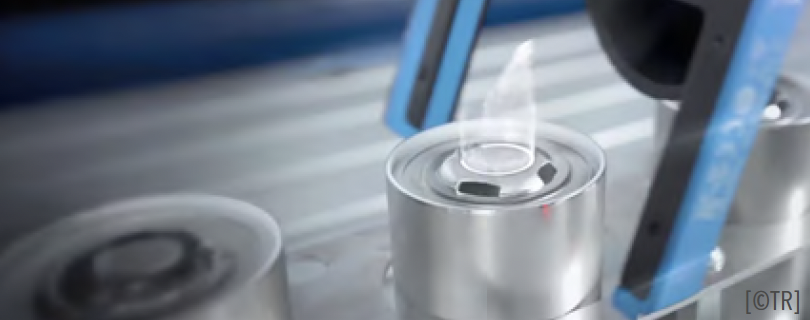

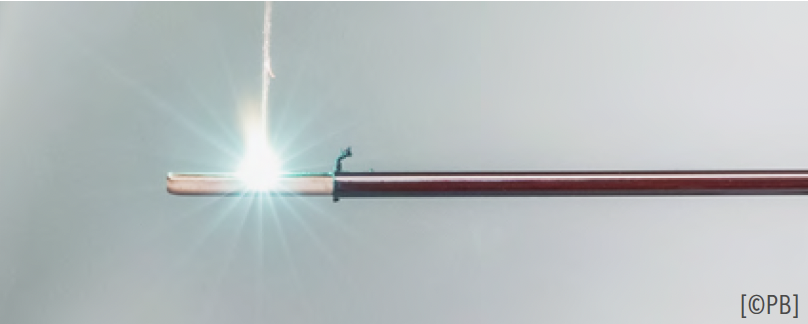

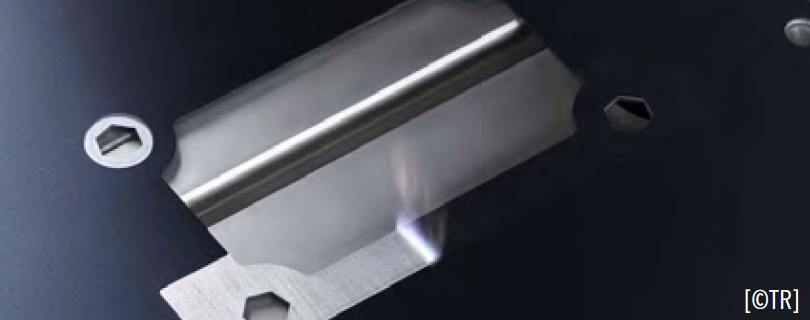

Die folgenden Beispiele veranschaulichen dies.

FASERLASER

2D ABLENKSYSTEME

Hochwertige Ablenksysteme für alle klassischen
2D Bearbeitungen.

3D ABLENKSYSTEME

Hochdynamische Scanner, welche für 2,5 bis 3D Anwendungen
eingesetzt werden.

ANWENDUNGSSPEZIFISCHE VARIANTEN 2D

Die Systeme unterscheiden sich in fünf Ausführungen:

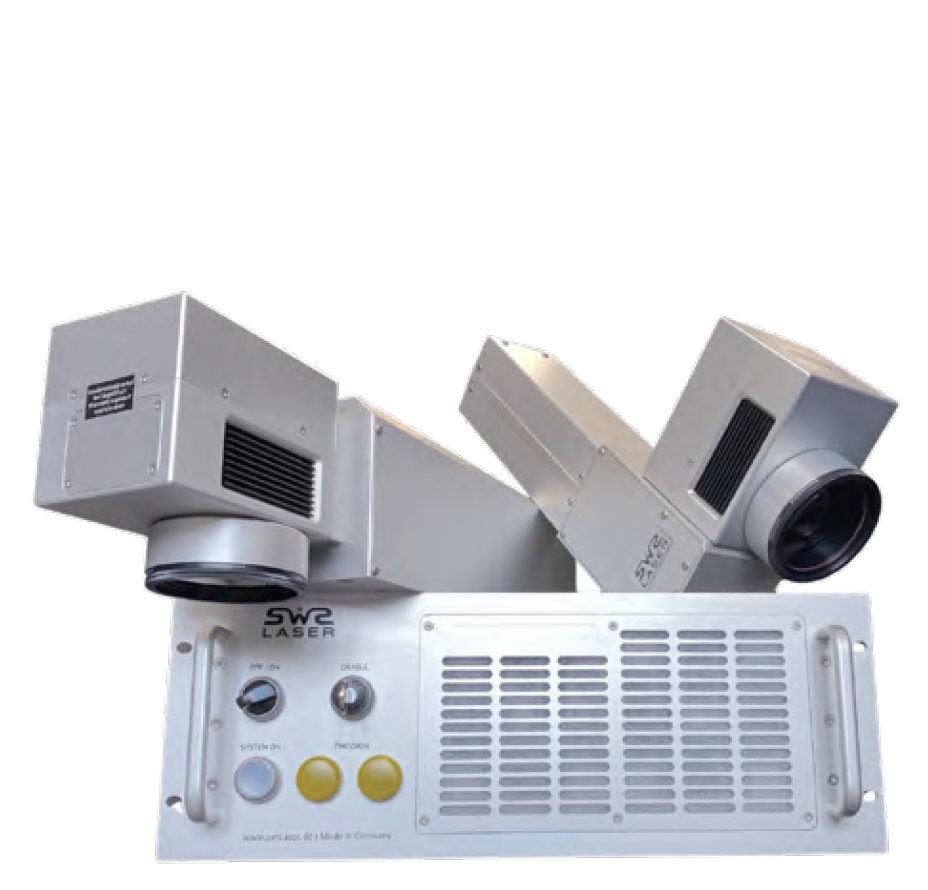

Bauform als gerader und gewinkelter Prozesskopf für 20 bis 100 Watt [mit integriereter Strahlquelle]

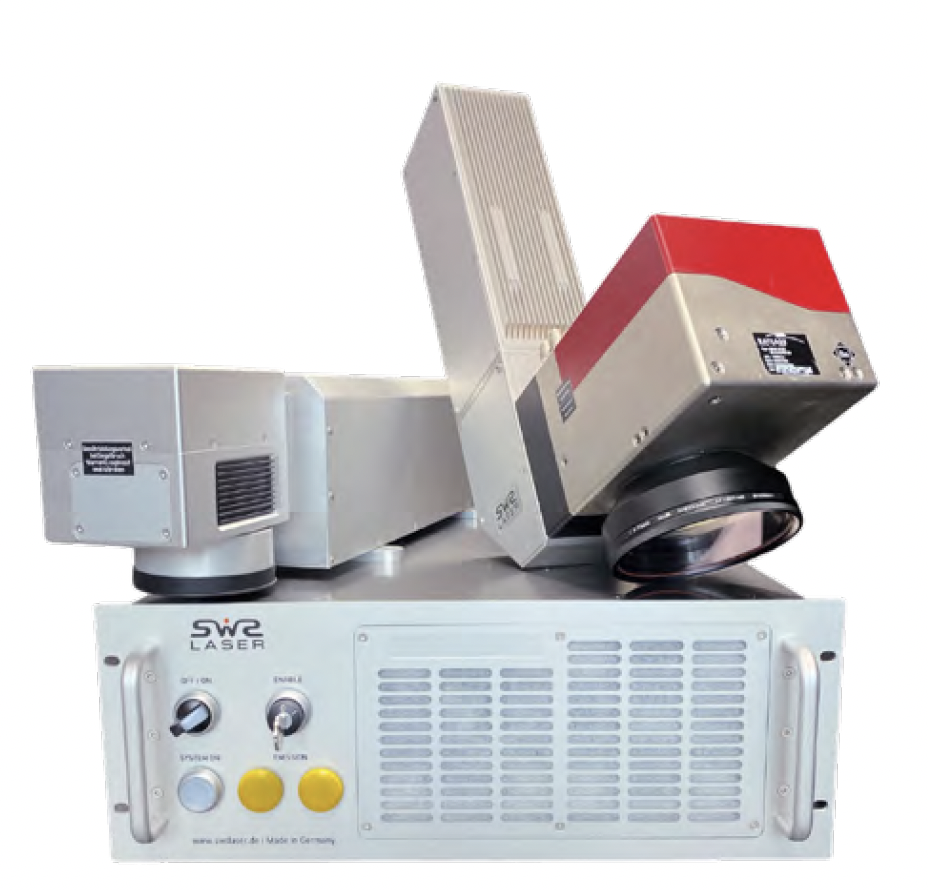

Bauform als gerader und gewinkelter Prozesskopf für 200 bis 300 Watt [mit integriereter Strahlquelle]

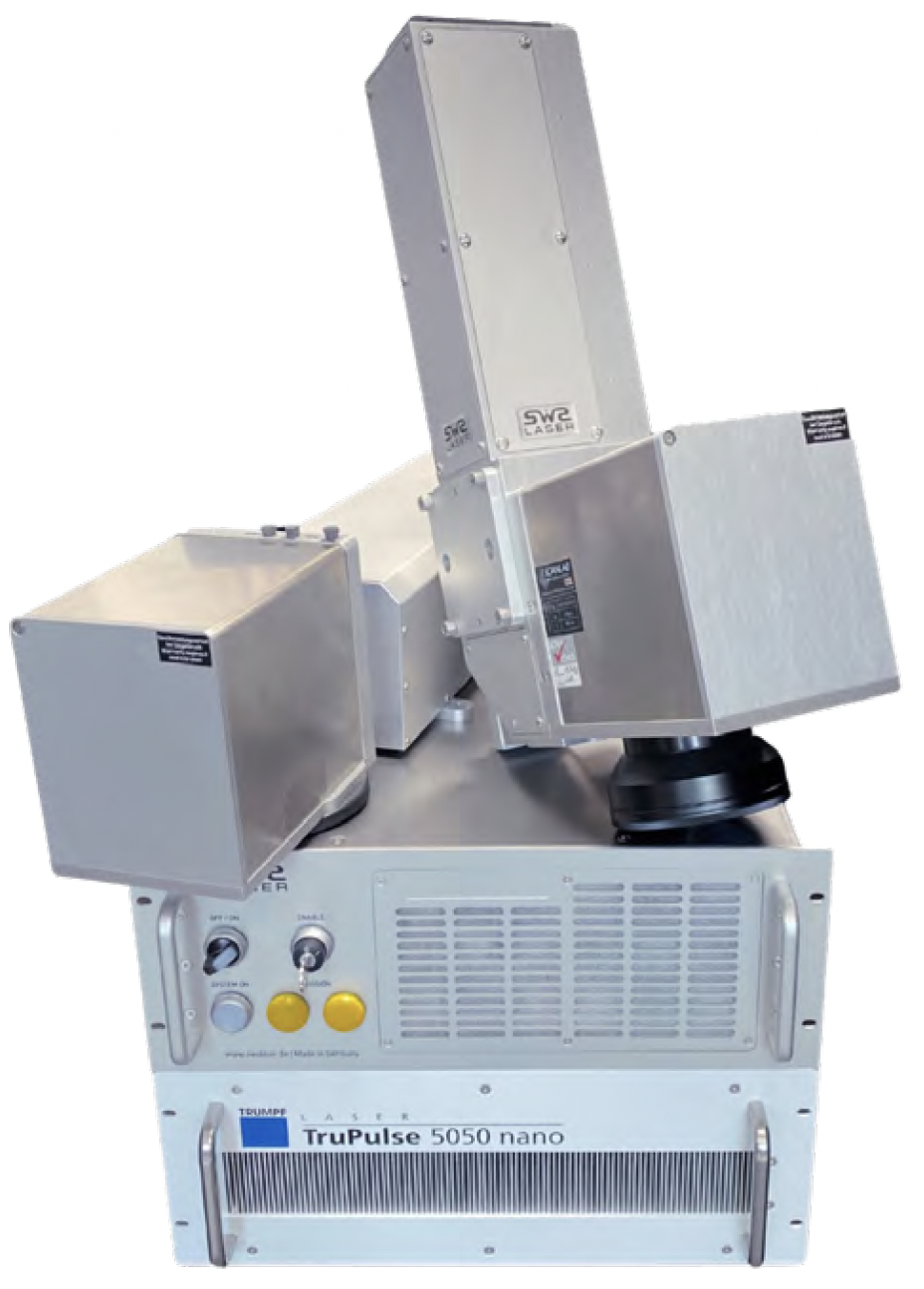

Bauform als gerader und gewinkelter Prozesskopf für 500 bis 600 Watt [mit externer Strahlquelle]

Aufbau	Leistungsbereich [W]	Gehäuse [mm]
Gerade	20-100	L = 350
Gerade	200-500	L = 500
Gewinkelt	20-100	L = 450
Gewinkelt	200-600	L = 550
Gewinkelt	600 + Option	L = 600

ANWENDUNGSSPEZIFISCHE VARIANTEN 3D

Die Systeme unterscheiden sich in zwei Ausführungen:

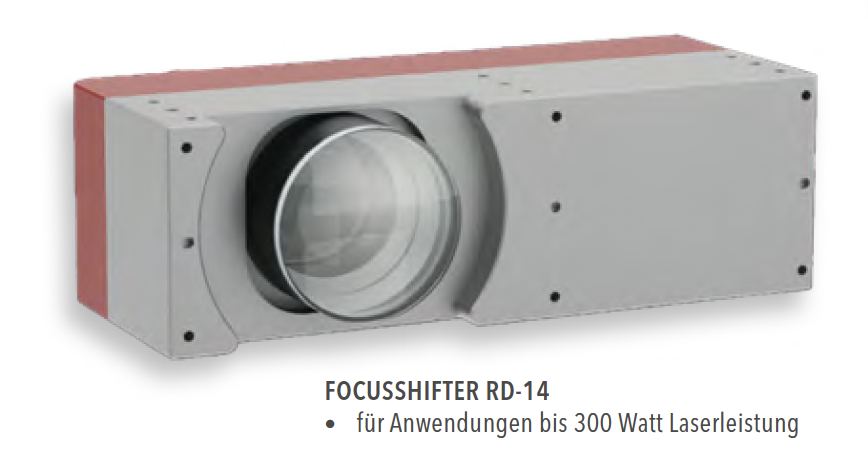

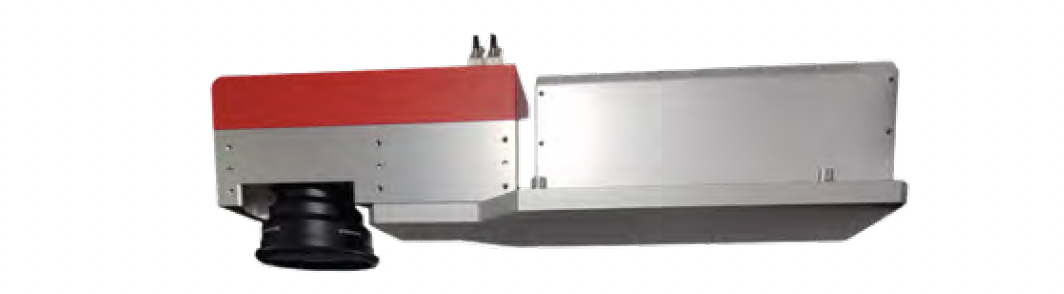

FOCUSSHIFTER RD-14
Für die 3D-Bearbeitung im Leistungsbereich 20 bis 300 Watt

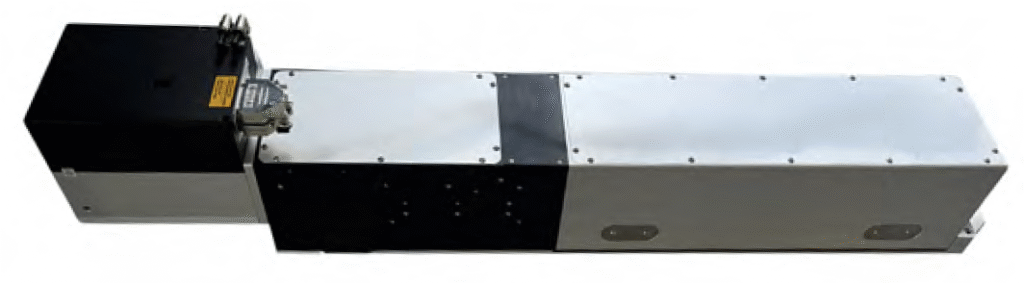

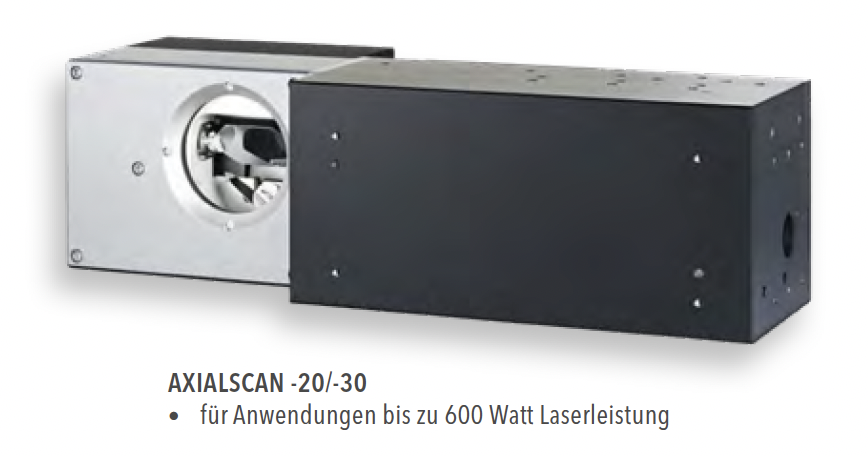

AXIALSCAN -20/-30
Für die 3D-Bearbeitung im Leistungsbereich 200 bis 600 Watt

Aufbau	Leistungsbereich [W]	Gehäuse [mm]
Gerade	20-30	L = 800
Gerade	200-600	L = 950

Faserlaser [NANO]	Wellenlänge [nm]	Strahlqualität M²	Laserleistung [W]	PulseTune Funktionalität	Länge d. Laserlichtkabels [m]	Max. Pulsspitzenleistung [kW]	Max. Pulsenergie [mJ]	Pulsfolgefrequenz [kHz]	Pulsdauerbereich [ns]	PulseTune Wellenformen	CW Mode	Modulations-Frequenz [Hz]	Leistungs-Stabilität [%]	Einbautiefe [mm]
FLR-20-TPN-S	1064±6	<1,3	20	EP	2	>7	>0,6	1-1000	3-2000	48	Yes	1-100	<5	560
FLR-20-TPN-Z		<1,6	20		2/3	>10	>1,2	1-4000
FLR-50-TPN-Z			50		3/5
FLR-70-TPN-Z			70		3/5
FLR-100-TPN-S			100		2	>7	>1		4-2000	47	Yes	N/A
FLR-100-TPN-Z			100		2/3	>10	>1,3		4-2000	48	No	1-100
FLR-200-TPN-Z			200		3	>10	>1,5		9-2000	45	No	N/A		800
FLR-200-TPN-M		5	200		3/8	>50	>5		12-2000	45	Yes	1-100
FLR-300-TPN-Z		<1,6	300		3	>10	>1,5		10-1200	41	Yes
FLR-500-TPN-M		5	500		5/10	>50	6	1-4166	30-2000	10	No			600
FLR-600-TPN-Z		<1,6	600		3,5	>10	>2	1-4000	20-800	37	Yes			600

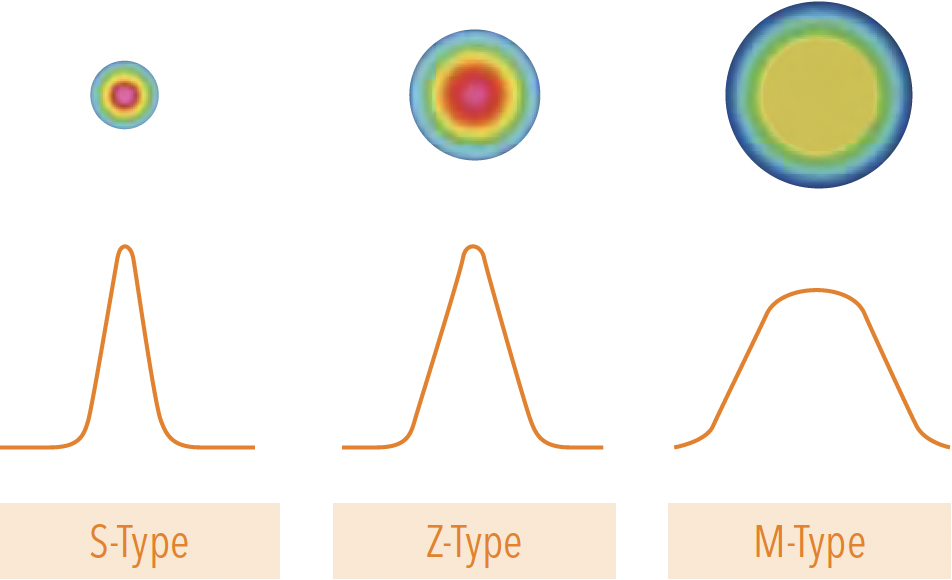

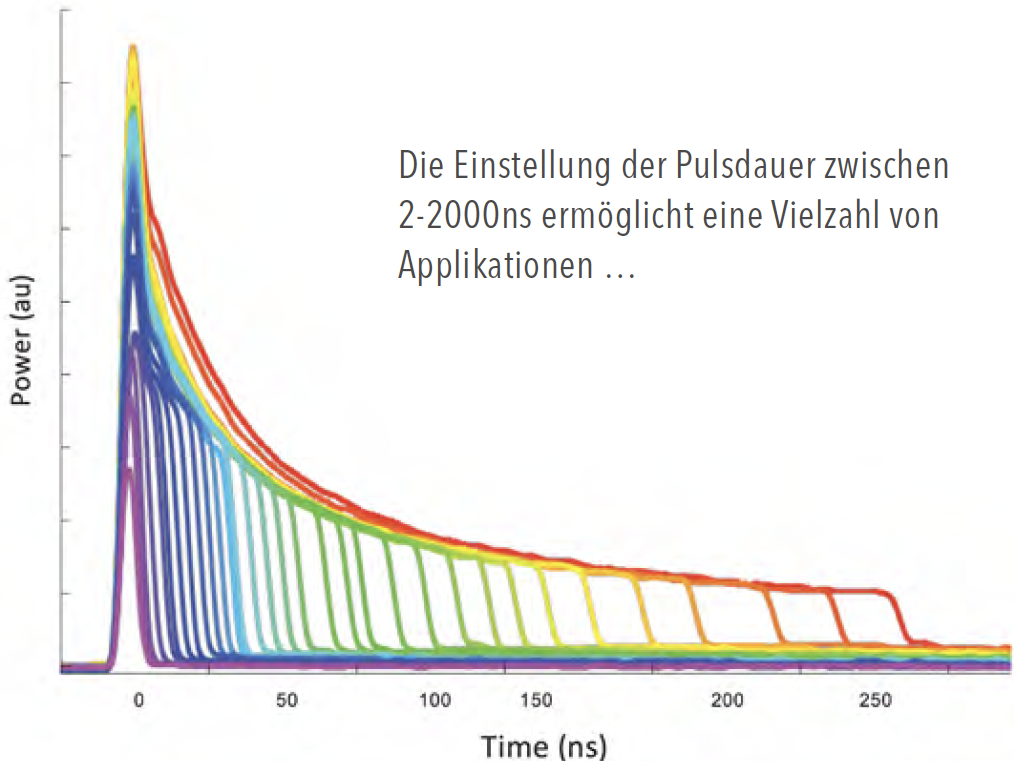

Spektrum

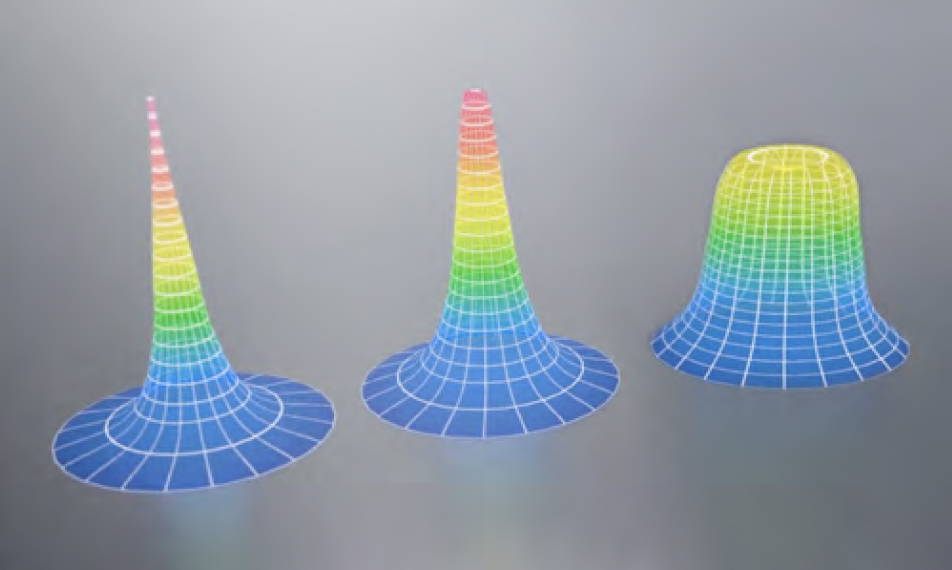

Die Laser der TruPulse Nano Serie haben verschiedene Strahlprofile zur Auswahl, die eine große Vielfalt an Applikationen ermöglichen:

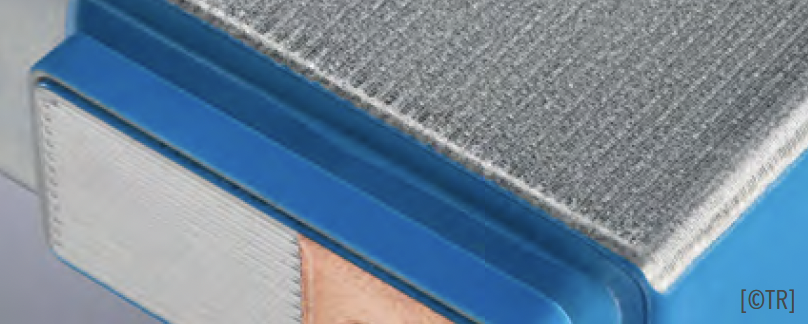

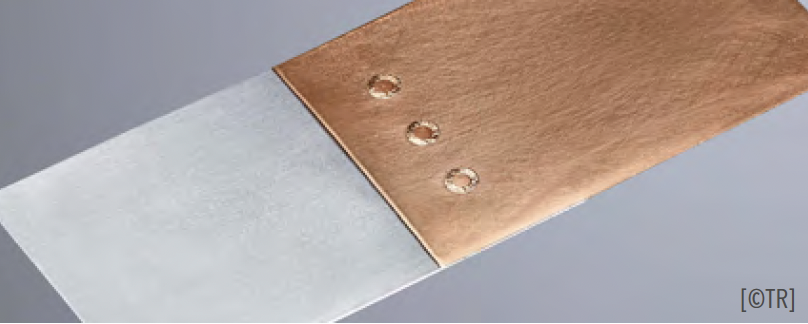

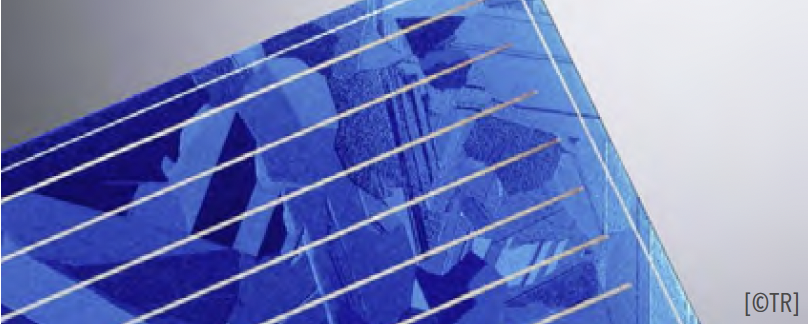

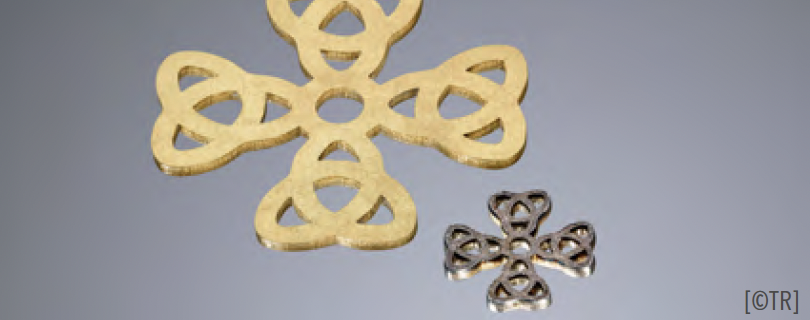

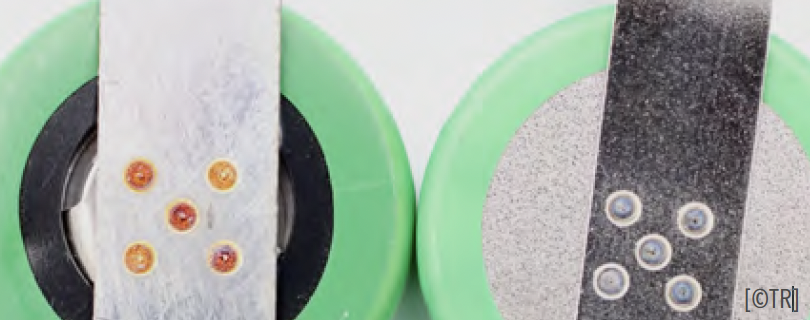

Der S-Type mit hoher Strahlqualität (M2<1.3) eignet sich sehr gut für Prozesse wie Feinschneiden und Tiefschweißen. Der Z-Type (M2<1.6) findet besonders Anwendung für Prozesse wie Strukturieren und Schneiden. Der M-Type (M2 4-6) hingegen eignet sich bestens zum Abtragen, Reinigung und Schweißen.
